工作原理
液壓油冷卻器產品主要用于液壓系統的回路上。工作時，液壓系統中高溫油流經液壓油冷卻器裝置，在換熱器中與強制流動的冷空氣進行高效熱交換，使油溫降至工作溫度以確保主機可以連續進行正常運轉，使工作能夠順利開展。
應用范圍及動力裝置
工作壓力：正常工作壓力1.6MPa；根據用戶需要設計最大工作壓力5MPa ；允許液壓油最高溫度120℃ 。 動力裝置：A、交流電機AC380V、AC220V； B、直流電機DC24V、DC12V；C、液壓馬達8ml/r～12.5ml/r ；D、防爆電機AC380V、DC24V。
描述：
PV=損耗功率(KW)
P01=當量冷卻功率(KW/℃)
V=油箱容積(L)
p 油=油的密度(Kg/L),對于礦物油:0.915Kg/L
C油=當量熱容量(KJ/Kgk),對于礦物油:1.88KJ/Kgk
△T=系統里的溫升(℃)
t =工作時間
T1=期望的油溫(℃)
T3=環境溫度(℃)
示例:測算現有設備的功率損失.利用測量一定時間內油的溫 升,從而根據溫升來計算功率損失. 參數:油溫從15分鐘內從20℃上升到45℃.油箱容積為100L.

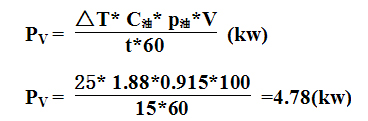

產生的熱功率:
冷卻器的選擇:
期望溫度60℃
環境溫度30℃
建議考慮10%的安全余量,則當量冷卻功率:
P01*1.1=0.175 KW/℃
選用的冷卻器必須同時滿足當量冷卻功率和流量要求.
另外也可估算功率損失,沒有變量時約為驅動功率的15-20%.有變量時約為驅動功率的30%.
|
